Conexión de Escáner - Benelli TRK 251 General

Senzor • hace 1 mes

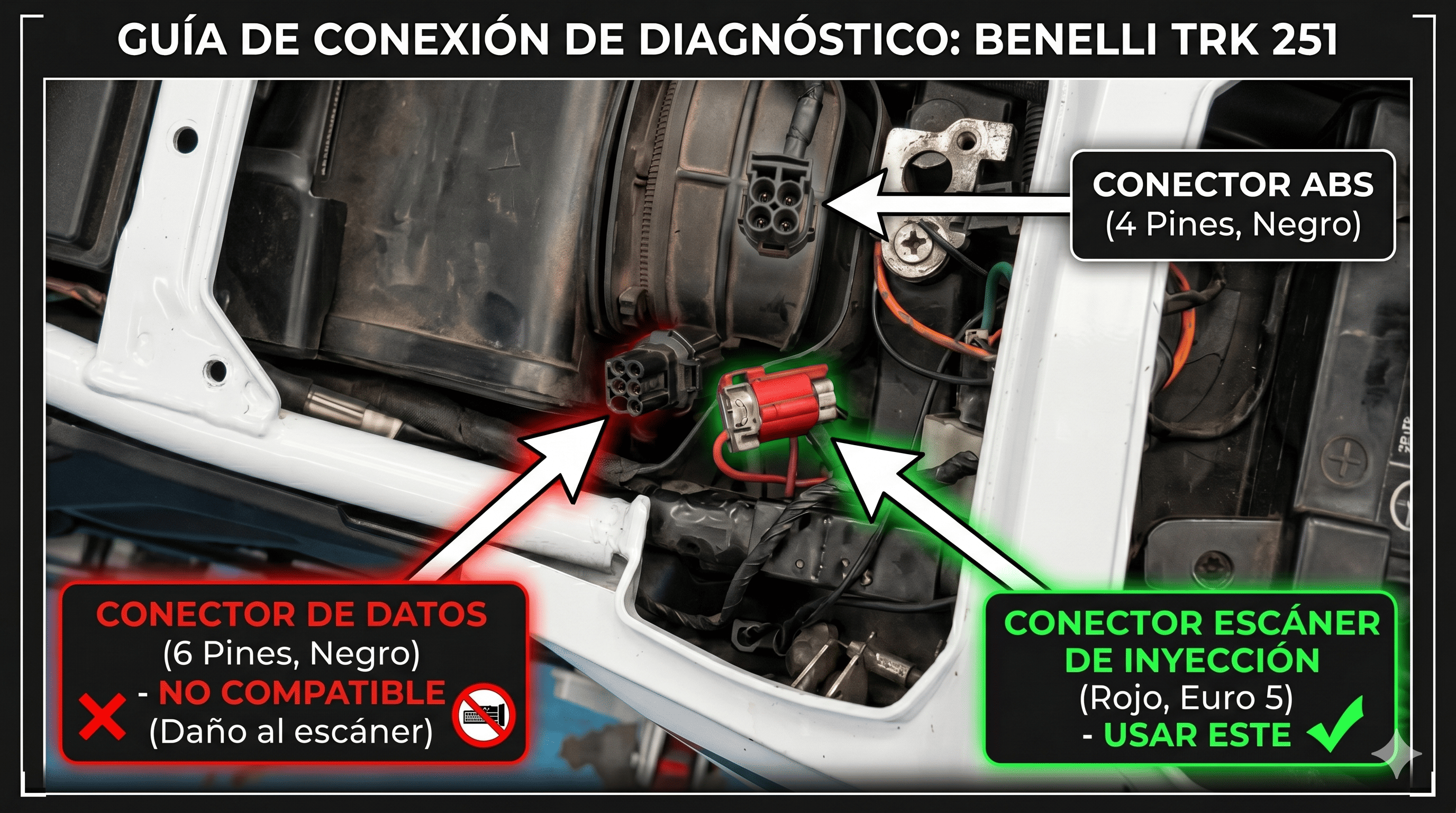

Para escanear una Benelli TRK 251, primero retira el sillín para acceder a la electrónica; allí notarás que hay tres conectores: una pacha roja Euro 5, una pacha negra de 4 pines y otra pacha de 6 pines. Procedemos a identificar cada una: la pacha roja es la del escáner de inyección, la de 4 pines es para el sistema de ABS y la de 6 pines no se debe conectar bajo ninguna circunstancia, ya que a pesar de ser muy parecida a la conexión de las Benelli antiguas, puede terminar dañando el escáner. Finalmente, enchufa en la pacha roja Euro 5 el cable adaptador correspondiente y conecta el escáner para iniciar el diagnóstico de manera segura.
